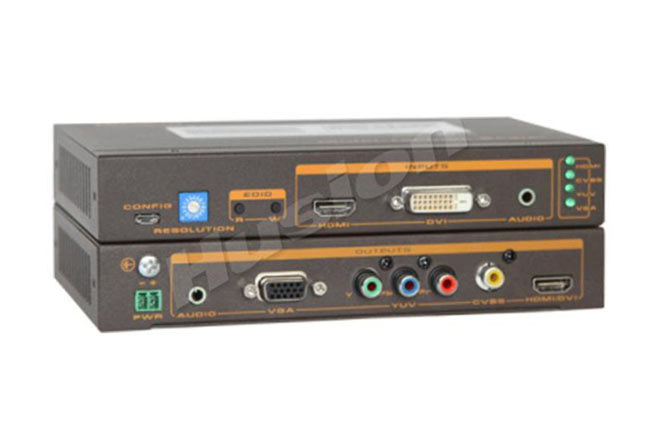

这是一款支持将HDMI或DVI信号格式转换为VGA、YUV、CVBS任意信号格式的转换器，支持音频解嵌和加嵌，支持EDID读写及全格式备线功能的多格式倍线器；
产品特征
• 输入：1路HDMI，1路DVI，1路3.5mm立体声；
• 输出：1路HDMI，1路VGA，1路YUV，1路CVBS，1路3.5mm立体声；
• 1只用于调整各信号格式输出分辨率的旋转码盘，支持全输出备线功能；
• 1对EDID读写与输入/输出信号切换的复合功能按钮；
• 1个USB配置端口；
• 支持将HDMI或DVI信号转换为VGA、YUV、CVBS信号格式；
• 支持音频解嵌和加嵌功能；
• 支持EDID读写功能；
技术参数
视频
输入：1路HDMI，HDMI-A接口；1路DVI，DVI-D母接口
输出：1路HDMI，HDMI-A接口；1路VGA，DB15母接口；1路YUV，3位RCA接口；1路CVBS，1位RCA接口。
输入/输出分辨率支持：800x600_60Hz~1920x1080i50Hz（各规格均支持）
音频
输入：1路非平衡立体声，3.5mm耳机座，
增益：0dB
频率响应：20Hz~20kHz，±0.05dB
阻抗：50ohm，非平衡
输出：1路非平衡立体声，3.5mm耳机座
增益：3.5dB±0.05dB
频率响应：20Hz~20kHz，±0.05dB
阻抗：50ohm，非平衡
其他
HDCP标准：DVI和HDMI标准的高清数字内容保护HDCP 1.3
EDID：EDID1.3
HDMI标准：HDMI1.3
DVI标准：DVI1.0
ESD标准：ESD ±15kV(空气)，±8kV(接触)
USB标准：USB2.0
传输距离
输入
HDMI/DVI：支持15m标准，差分阻抗100Ω±10Ω优质正品线材可支持30m
输出
HDMI：支持15m标准，差分阻抗100Ω±10Ω优质正品线材可支持30m
VGA：支持15m标准（阻抗75Ω±5Ω优质正品线材）
YUV：支持100m标准（阻抗75Ω±5Ω优质正品线材）
CVBS：支持100m标准（阻抗75Ω±5Ω优质正品线材）
一般规格
电源：DC 12V
待机功耗：2.16W
负载功耗：3W
存储温度/湿度：-20~﹢70℃/10%~90%，非冷凝状态
工作温度/湿度：0~﹢50℃/10%~90%，非冷凝状态
尺寸：30mm高×185mm宽×115mm深（无吊耳）；30mm高×215mm宽×115mm深（带吊耳）
机架安装：不支持
产品重量：590g
装运重量：1kg
