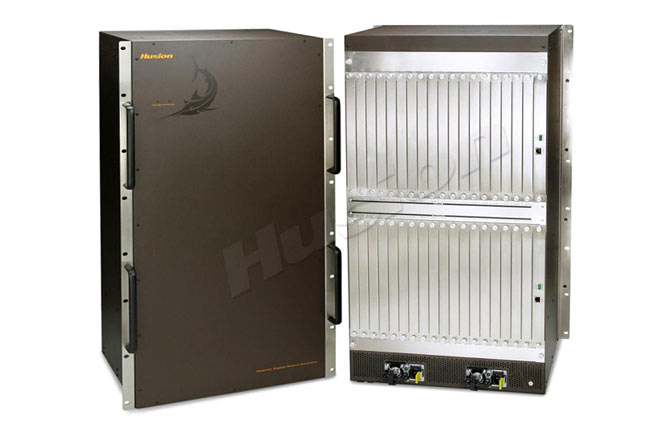

HDC7200是一款集音视频信号格式转换器(Converter)，倍线器(Scaler)，传输器(Transmitter)与切换器(Cross point )为一体的信号处理、路由设备。支持将多种不同格式的输入视频源，包括CV(复合视频信号)、YUV(分量视频信号)、S-Video(Y/C)、VGA、HDMI、DVI、SDI、CATx、Fiber信号转换/切换到任意的信号格式输出，并支持同步的音频路由。
产品特征
• 模块化结构设计，方便系统升级或快速维护；
• 支持最大18块4路信号输入卡共计72路输入信号，包括CV、YUV、S-Video、VGA、HDMI&DVI、SDI、CATX、FIBER各种格式；
• 支持最大18块4路信号输出卡共计72路输出信号，包括CV、YUV、S-Video、VGA、HDMI&DVI、SDI、CATX、FIBER各种格式；
• 支持RS-232、网络、按键面板控制；
• 分离式按键面板，支持桌面、嵌墙和机柜安装，支持多台矩阵切换器共享一个面板，或多台面板交叉管理一台矩阵切换器；
• 支持IOS或Android触摸平板、智能手机遥控控制，支持视频预览；
• 输入卡带自动均衡处理，支持HDMI&DVI 36m长线接入；
• 输出卡带预加重功能，支持25m~30m长线输出；
• Autoscaler技术，自动输出每个相连显示器的完美图像解析度视频；
• 支持音频同步传输，支持音频加、解嵌；
• 支持风扇速度调节，支持风扇故障报警机制、报警等级设置；
• 支持信号卡状态查询和反馈；
• Doubletrack技术，支持音、视频及控制信号双向透明传输；
• 兼容HDMI1.4，HDCP1.2，DVI1.0 协议的数字视频信号输入；
• 双控制卡热备，双电源热备；
• 高效的散热管理功能，让气流自下而上从每一个板卡流过，实现最佳的冷却和避免因为高温工作环境带来的系统稳定性降低；
技术参数
控制
控制面板：选配
串行主机控制端口：1个双向RS-232，3.81mm3针螺丝锁定器
波特率和协议：9600bps波特率，8个数据位，1个停止位，无奇偶校验
以太网控制端口：1个RJ45 插座
以太网数据速率：10/100Base-T，半双工/全双工，带自动检测
以太网协议：TCP/IP
以太网默认设置
连接速度和双工级别 = 自动检测
IP 地址 = 192.168.1.100
子网掩码 = 255.255.0.0
默认网关 = 0.0.0.0
DHCP = 关闭
HS-Matrix控制程序
一般规格
电源：插拔式，输入：100-240VAC，50/60Hz
温度/湿度：储存：﹣40~﹢125℃ 工作：0~﹢45℃/40%~65%，非冷凝状态
冷却：风扇，从下向上
安装：支持机架安装
机箱材料：金属
尺寸：430mm长×295mm宽×800mm高
产品重量：21.5kg
装运重量：35kg
震动：ISTA 1A，纸箱内（国际安全运输联合会）
认证标准
安全：LVD
EMI/EMC：LVD
环保：符合RoHS的相关规定
