OCTO Nd采用高效能 DSP 芯片整合了音频处理中所需要的各项功能,标配6通道的模拟输入和6通道的模拟输出,3个扩充卡槽(C、D、E),其中的E槽可以选配数字音频卡(2个RJ45接口,采OCTO-Link数字传输,每个RJ45数字口可传输2通道的输入+2通道的输出以及控制信号),E槽也可以选配2通道的模拟输出。C、D槽均可以选配4通道的模拟输入或4通道的模拟输出,单机最大可以处理28个音频通道。系统采用图示化的软件控制,由安装在计算机的软件进行编程、参数设置及控制,系统预置了多种运用编程,方便使用者快速选择 。
OCTO-LINK 数字传输主要运用在远程的墙面控制面板,系统可以搭配多种RWD墙面控制器,具有模拟音频输入/输出接口的面板、OL-AMP功放等。采用CAT5/6网线,有效传输距离为250米。在运用上建议远程的扩声可以搭配OL-AMP,可以缩短主机-功放-扬声器的距离,为了方便OL-AMP的控制,可以在OL-AMP加上一个控制型的面板。
OCTO Nd 前面版配置了6个可以自定义功能的旋钮,可以由使用者依据需求将处理器中的任一 输入/输出、话筒自动混音后的音量控制、均衡器的频率、增益、混音矩阵处理中的个别音量控制等,指定由这些旋钮来控制,在不用开启计算机及软件的情况下,达到快速调整系统的目的。
OCTO Nd 前面版提供一个USB 接口,可以用来播放并且录制.在机器背面也配置了一个Mini-USB接口,可以用来连接计算机安装的QQ、Skype、WeChat 等语音通讯。为解决远程说话的回声,可以为系统选配2通道的AEC 回声抑制卡,这块AEC回声抑制卡采用内插卡方式,不会占用输入通道。此外,系统支持第三方控制(AMX、Crestron等),RS-485、以太网控制、逻辑输入/输出接点控制。
功能特点:
单机最大可以处理28个音频通道,标配6通道的模拟输入和6通道的模拟输出,3个扩充卡槽 (C、D、E)
高效的DSP处理功能,具有自动增益、均衡器、反馈抑制器、矩阵、环境噪声侦测自动补偿、AEC回声抑制等模块
具有时间排程、事件管理等功能
前面板提供一个USB 接口,可以用来播放并且录制
机器背面配置一个Mini-USB 接口,可以用来连接计算机安装的QQ、Skype、WeChat 等语音通讯
高品质音质 (24位模拟/数字和数字/模拟转换器,48/96 KHZ采样频率)
前面板配置6个可以自定义功能的旋钮,可指定机器各项参数进行控制
OCTO-Link连接RWD系列面板和OL-AMP功放,采用CAT5/6网线有效传输距离为250米
可搭配OL-T5彩色触控可编程话筒实现分区广播。可选配多种系列RWD远程控制面板
系统支持第三方控制,RS-485、以太网控制、逻辑输入/输出接点控制
前面板具有待机按钮
技术参数:
电源供应
额定功率:36W (24 VDC, 1.5A)
幻像供电:48V (max. 15 mA)
音频特性
频率响应:0 ± 0.25 dBu (20 ~ 20 kHz @ 0 dBu gain)
总谐波失真:< 0.006 % (@ 1 kHz, 20 kHz BW @ 0 dBu gain, 4 dBu In)"
A/D-D/A 转换 :24 Bit
采样频率:48 kHz
等效输入噪声:-80 dBu (1 kHz @ 0 dBu gain)
动态范围:> 98 dBu (20 Hz ~ 20 kHz, 24 dBu gain, A-weighted )"
通道串音比:< -70 Bu @ 54 dBu gain, -54 dBu In (channel to channel @1 kHz)"
共模抑制比:-75 dBu, @ 1 kHz
最大输入音压值:16 dBu @ 0 dBu gain, THD+N < 1%
最大输出音压值:16 dBu @ 0 dBu gain, THD+N < 1%
最大增益:66 dBu
输入阻抗 (平衡):8k ohm
输入阻抗 (非平衡):4k ohm
输出阻抗 (平衡) :77 ohm
输出阻抗 (非平衡):35 ohm
接口:
OCTO-Link:CAT5/6 (250 m/820 ft)
每台 OCTO ND最多接2个RWD 远端控制面板
最多接 16个 OL-AMP 或在末端接1个RWD
外观颜色
前面板:Silver-painted plastic& 432C
金属外壳:7546C
适用环境
使用环境温度:23℉ ~ 131℉(-5℃ ~ 55℃)
存储温度:-40℉ ~ 158℉ (-40℃ ~ 70℃)
相对湿度:0 % ~ 70 % non-condensing

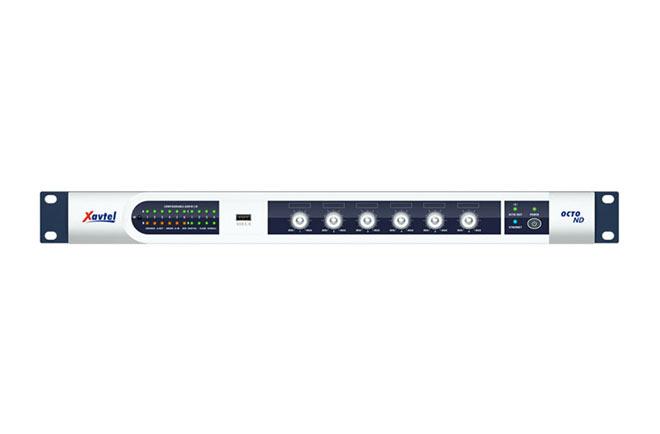

前面板:
红外接收器
12 个标配音频输入输出指示灯
8 个可选配输入输出指示灯
6个前面板自定义旋钮
USB 2.0 接口
DIGILINK 指示灯, 电源指示灯, Ethernet 指示灯
待机按钮
后面板:
标配6 通道模拟输入接口 (A 插槽)
标配6 通道模拟输出接口 (B 插槽)
可选配4通道模拟输入/ 4通道模拟输出 接口 (C插槽)
可选配4通道模拟输入/ 4通道模拟输出 接口 (D 插槽)
可选配2通道模拟输出或2个RJ45数字接口 (E插槽)
Mini-USB (2.0 标准) 接口可链接计算机,运用QQ、SKYPE等远程会议
RS485接口用于第三方控制
1个RJ45 网络接口
24VDC 电源供应
DC直流输出 (5V)
电源输入接口:
4 个逻辑输入/输出接点
2 个控制输入接点
外观尺寸:宽×高×深: 436×44×221 mm
重量5.9 lbs (2.7 kg)
认证:CE、UL认证,符合RoHS标准
